SERVICIO DE MANTENIMIENTO PREVENTIVO A DRIVE, ARRANCADORES SUAVES ABB & SIEMENS
Baja tensión y soluciones eléctricas S.A. de C.V. dará mantenimientos preventivos a cada uno de los variadores de velocidad que tenga en cuenta para su servicio en el lapso de un año con un intervalo de tiempo entre cada uno de los servicios de 6, 3, 2 meses según necesidades de la planta.
El mantenimiento preventivo consta de:
o Revisión del estado de los equipos.
o Revisión del software y programación de los mismos antes del mantenimiento.
o Desmontaje de los variadores de velocidad del gabinete.
o Desarmado y revisión de los rectificadores, módulos de potencia y tarjetas de control.
o Medición de parámetros para conocer el estatus de los componentes.
o Limpieza general
o Armado y montaje de los equipos.
o Pruebas de control y operación así como de programación.
o Entrega del reporte del servicio.

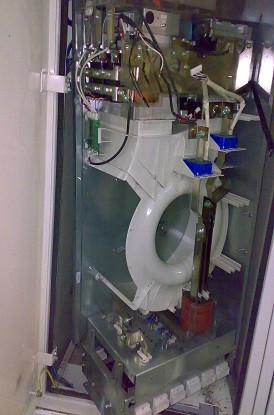

A continuación se muestra cómo se realiza el servicio de Mantenimiento preventivo en sitio a los DRIVE ABB
Estudios de calidad
Estudios de calidad y ahorro de energía abarcando factor de potencia, distorsión armónica, balanceo de cargas y control de la demanda así como su solución.
Proyectos e instalaciones
Ingeniería, proyectos e instalaciones eléctricas de todo tipo cumpliendo con las normas NOM-001, desde la iluminación hasta la subestación.
Reparación de equipos
Reparación de equipo eléctrico y electrónico. (Supervisión, reparación y servicios en sitio, cursos de capacitación, asistencia técnica y licitaciones).
Proyectos llave en mano
Proyectos llave en mano eléctricos industriales (CCM’S), ensambles en gabinetes con sistemas de By-Pass, especialistas en variadores de velocidad.
Se entrega copia de la programación del equipo en PDF al cliente después del servicio de Mantenimiento en ella se muestra los parámetros de mas importantes.
File: 2344156
Properties
Application
Parameters and Signals
01: ACTUAL SIGNALS
Control Board Type RMIO-1x
Kind ACS800
Name ACS 800 0140_5SR
Product Family ACS 800 0140_5SR
10: START/STOP/DIR
Name Value
10.01: EXT1 STRT/STP/DIR COMM.CW
10.02: EXT2 STRT/STP/DIR KEYPAD
10.03: REF DIRECTION FORWARD
11: REFERENCE SELECT
Name Value
11.01: KEYPAD REF SEL REF1 (rpm)
11.02: EXT1/EXT2 SELECT DI2
11.03: EXT REF1 SELECT COMM. REF
11.04: EXT REF1 MINIMUM [rpm] 0
11.05: EXT REF1 MAXIMUM [rpm] 2850
12: CONSTANT SPEEDS
Name Value
12.01: CONST SPEED SEL DI2(SPEED2)
12.02: CONST SPEED 1 [rpm] 0
12.03: CONST SPEED 2 [rpm] 600
12.04: CONST SPEED 3 [rpm] 0
12.05: CONST SPEED 4 [rpm]
13: ANALOGUE INPUTS
Name Value
13.01: MINIMUM AI1 0 V
13.02: MAXIMUM AI1 10 V
13.03: SCALE AI1 [%] 100.0
13.04: FILTER AI1 [s] 0.10
13.05: INVERT AI1 NO
13.06: MINIMUM AI2 0 mA
13.07: MAXIMUM AI2 20 mA
14: RELAY OUTPUTS
Name Value
14.01: RELAY RO1 OUTPUT READY
14.02: RELAY RO2 OUTPUT RUNNING
14.03: RELAY RO3 OUTPUT FAULT(-1)
21: START/STOP
Name Value
21.01: START FUNCTION CNST DC MAGN
21.02: CONST MAGN TIME [ms] 500.0
21.03: STOP FUNCTION COAST
21.04: DC HOLD NO
15: ANALOGUE OUTPUTS
Name Value
15.01: ANALOGUE OUTPUT1 M1 TEMP MEAS
15.02: INVERT AO1 NO
15.03: MINIMUM AO1 0 mA
15.04: FILTER AO1 [s] 0.10
15.05: SCALE AO1 [%] 100
15.06: ANALOGUE OUTPUT2 CURRENT
16: SYST CTRL INPUTS
Name Value
16.01: RUN ENABLE DI1
16.02: PARAMETER LOCK OPEN
16.03: PASS CODE 0
16.04: FAULT RESET SEL COMM.CW
16.05: USER MACRO IO CHG NOT SEL
20: LIMITS
Name Value
20.01: MINIMUM SPEED [rpm] 600
20.02: MAXIMUM SPEED [rpm] 2850
20.03: MAXIMUM CURRENT [A] 282.0
20.04: TORQ MAX LIM1 [%] 300.0
21: START/STOP
Name Value
21.01: START FUNCTION CNST DC MAGN
21.02: CONST MAGN TIME [ms] 500.0
21.03: STOP FUNCTION COAST
21.04: DC HOLD NO
22: ACCEL/DECEL
16.02: PARAMETER LOCK OPEN
16.03: PASS CODE 0
16.04: FAULT RESET SEL COMM.CW
16.05: USER MACRO IO CHG NOT SEL
23: SPEED CTRL
Name Value
23.01: GAIN 20.0
23.02: INTEGRATION TIME [s] 1.50
23.03: DERIVATION TIME [ms] 0.0
23.04: ACC COMPENSATION [s] 0.00
25: CRITICAL SPEEDS
Name Value
25.01: CRIT SPEED SELECT OFF
25.02: CRIT SPEED 1 LOW [rpm] 0
25.03: CRIT SPEED 1 HIGH [rpm] 0
25.04: CRIT SPEED 2 LOW [rpm] 0
26: MOTOR CONTROL
Name Value
26.01: FLUX OPTIMIZATION NO
26.02: FLUX BRAKING YES
26.03: IR-COMPENSATION [%] <Read-protected
27: BRAKE CHOPPER
Name Value
27.01: BRAKE CHOPPER CTL OFF
27.02: BR OVERLOAD FUNC NO
27.03: BR RESISTANCE [Ohm] 100.00
30: FAULT FUNCTIONS
Name Value
30.01: AI<MIN FUNCTION NO
30.02: PANEL LOSS FAULT
30.03: EXTERNAL FAULT NOT SEL
30.04: MOTOR THERM PROT NO
30.05: MOT THERM P MODE DTC
31: AUTOMATIC RESET
Name Value
31.01: NUMBER OF TRIALS 0
31.02: TRIAL TIME [s] 30.0
31.03: DELAY TIME [s] 0.0
31.04: OVERCURRENT NO
32: SUPERVISION
Name Value
32.01: SPEED1 FUNCTION NO
32.02: SPEED1 LIMIT [rpm] 0
32.03: SPEED2 FUNCTION NO
32.04: SPEED2 LIMIT [rpm] 0
32.05: CURRENT FUNCTION NO
33: INFORMATION
Name Value
33.01: SOFTWARE VERSION ASXR7360
33.02: APPL SW VERSION ASAR7330
33.03: TEST DATE 60813h
33.04: BOARD TYPE RMIO - 1X
34: PROCESS VARIABLE
Name Value
34.01: SCALE 100.00
34.02: P VAR UNIT %
34.03: SELECT P VAR 142
34.04: MOTOR SP FILT TIM [ms] 500
35: MOT TEMP MEAS
Name Value
35.01: MOT1 TEMP AI1 SEL NOT IN USE
35.02: MOT 1 TEMP ALM L [C] 110
35.03: MOT 1 TEMP FLT L [C] 130
35.04: MOT2 TEMP AI2 SEL NOT IN USE
40: PID CONTROL
Name Value
40.01: PID GAIN 1.0
40.02: PID INTEG TIME [s] 60.00
40.03: PID DERIV TIME [s] 0.00
40.04: PID DERIV FILTER [s] 1.00
40.05: ERROR VALUE INV NO
40.06: ACTUAL VALUE SEL ACT1
42: BRAKE CONTROL
Name Value
42.01: BRAKE CTRL OFF
42.02: BRAKE ACKNOWLEDGE OFF
42.03: BRAKE OPEN DELAY [s] 0.0
42.04: BRAKE CLOSE DELAY [s] 0.0
45: ENERGY OPT
Name Value
45.02: ENERGY TARIFF1 [c/E] 0.000
45.06: E TARIFF UNIT EUR
45.08: PUMP REF POWER [%] 100.00
52: STANDARD MODBUS
Name Value
52.01: STATION NUMBER 1
52.02: BAUDRATE 19200
52.03: PARITY EVEN
99: START-UP DATA
Name Value
99.01: LANGUAGE ENGLISH
99.02: APPLICATION MACRO FACTORY
99.03: APPLIC RESTORE NO
99.04: MOTOR CTRL MODE DTC
99.05: MOTOR NOM VOLTAGE [V] 480
99.06: MOTOR NOM CURRENT [A] 158.0
99.07: MOTOR NOM FREQ [Hz] 60.0
99.08: MOTOR NOM SPEED [rpm] 3200
99.09: MOTOR NOM POWER [kW] 90.0
99.10: MOTOR ID RUN MODE ID MAGN
99.11: DEVICE NAME
